一、系統簡介

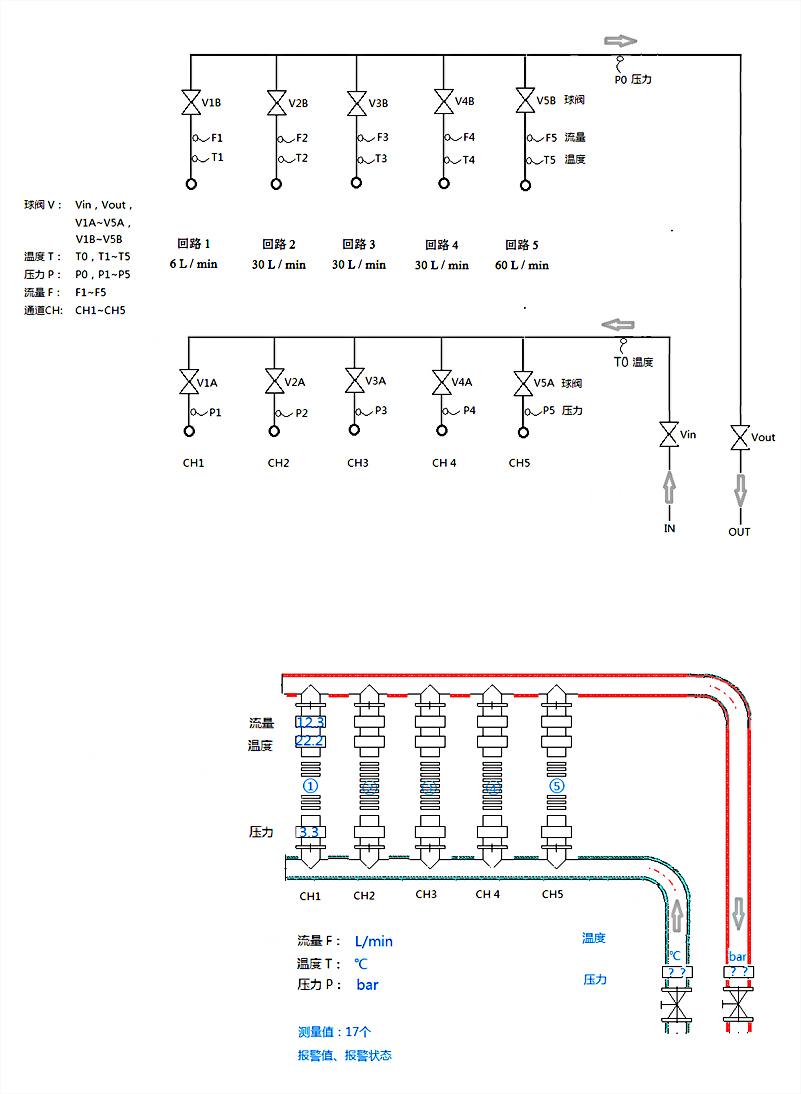

1. 冷卻水分配系統，簡稱配水系統。

2. 每套配水系統可以提供5路進出水回路，5路水可以獨立實現開關操作，各配水系統相應水路的最大流量見下表，單位升/秒，可以允許多路水同時使用，總水流量最大為2.5升/秒（9噸/小時）。

3.每套配水系統的總出水管及每一路回水管安裝溫度傳感器，對水溫進行連續的實時監測，測量精度優于0.1°C。

4.每套配水系統的每一路回水管安裝流量計，對回水流量進行連續的實時監測，測量精度優于2%，流量計量程高于各路水路的最大水流量。

5.每套配水系統的總出水管及每一路回水管安裝水壓計，對出水、回水的壓力進行連續的實時監測，測量精度優于2%。

6.配水系統的溫度、流量、水壓等信息實時顯示在系統的顯示面板上；對以上信息的歷史數據進行存儲，并可以通過USB或其他方式轉移到上位計算機。

7.每套配水系統的各水回路具備獨立的溫度、流量及壓力報警功能，其報警閾值可以在合理范圍內進行設置。

（1）模擬量輸入：溫度、流量、壓力，共17路模擬量輸入

溫度6路：T0 ~ T5，（PT100模擬量，-50.0~100.0 ℃）

壓力6路：P0 ~ P5，（4~20mA模擬量，0~10.0 bar ）

流量5路：F1 ~ F5，（4~20mA模擬量，F1：0~16.0 L/min；

F2-F3-F4：0~40.0; F5：0~100.0）

（2）開關量輸出：含5路獨立報警、1路總報警，共6路；

每路的溫度、流量、壓力可以設定報警值（區間值，比如上下限值）

（3）通訊輸出：可通過無線方式，送到位于同一大廳內的上位PC機。

（4）觸摸屏顯示：帶歷史數據記錄、查詢功能；歷史報警記錄、查詢功能。

二、操作指南

本機主要的操作，在觸摸屏上進行，有良好的人機操作界面。

操作界面全中文顯示，包括：主界面、參數設定、手動操作、數據查詢、報警查詢。

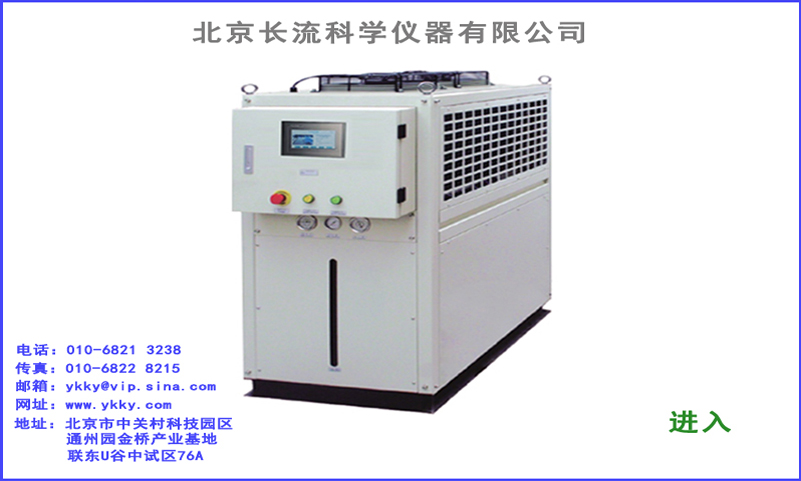

2.1 開機畫面

在正確的設備安裝和電氣連接后，打開設備前上部的電氣箱，合上空氣開關，即可開機。開機后，系統開始自檢，之后觸摸屏顯示開機畫面，如下圖：

點擊右下角‘進入’，可進入主界面。

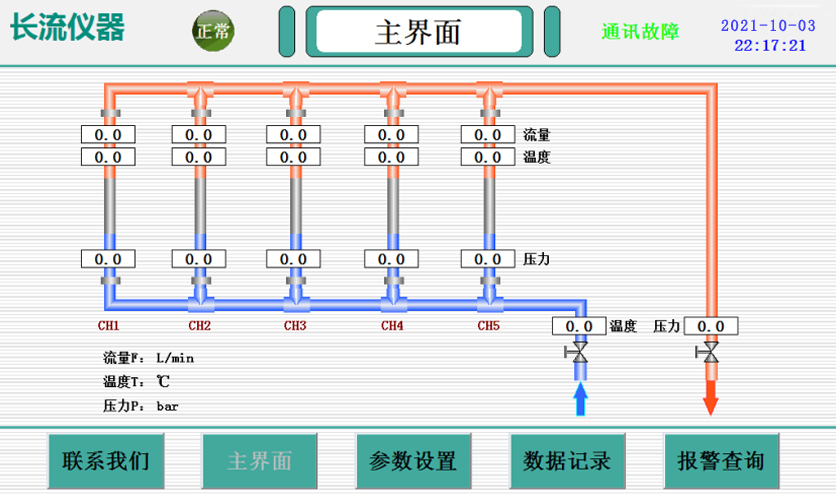

2.2 主界面

主界面，以圖文的形式，顯示設備的主要組成部件、測量值和報警信號。主界面全面地表達了設備的組成，溫度、流量、壓力的實時測量值。

在主界面的下方，設置了幾個功能按鍵，方便跳轉到其它功能頁面，比如參數設定、數據查詢、報警查詢、聯系我們等。

主界面，包括以下主要部分：

1）模擬量采集：溫度、流量、壓力，共17路模擬量的實時采集和顯示。

① 溫度6路：T0 ~ T5，（-50.0~100.0 ℃）

② 壓力6路：P0 ~ P5，（0~10.0 bar ）

③ 流量5路：F1 ~ F5，（F1：0~16.0 L/min；F2-F3-F4：0~40.0;F5：0~100.0）

2）報警和通訊：在報警和通訊狀態，主界面有相應的圖文閃動示意。報警項目包括：① 溫度、流量、壓力的測量值是否超出量程；

② 溫度、流量、壓力的測量值是否超出用戶設定的報警值；

③ 與上位機通訊是否正常。

在進入報警狀態后，屏幕圖文閃爍，測量值實時閃爍，顯示報警項目，并自動記錄報警的種類、發生時間。

與上位機通訊時，顯示屏上方指示通訊狀態。

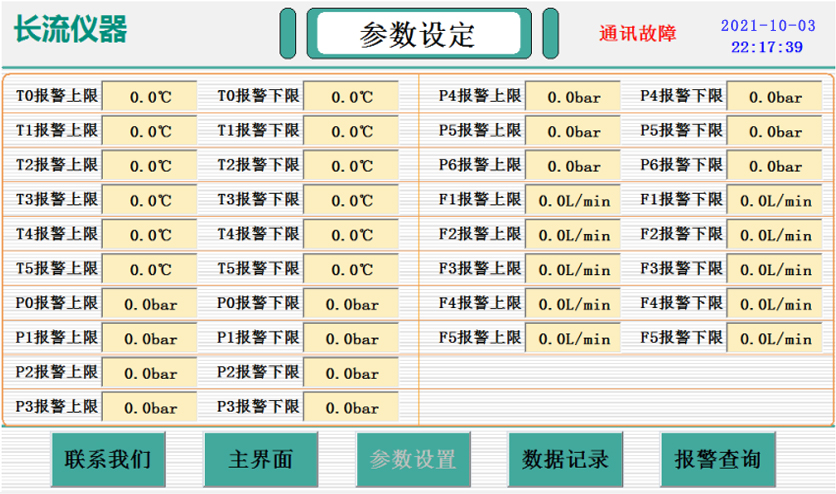

2.3  參數設定

本機的參數設定，是指用戶常用參數的屏幕輸入，界面如下圖。

可修改的用戶報警參數包括：溫度、流量、壓力的報警上下限設定。用戶按需設定即可。

用戶需要修改參數，只需點擊相應的數值，在屏幕上輸入進行修改，保存即可，保存后立即生效。若輸入的數值，超出可設定的范圍，會有相應的報錯提示信息。

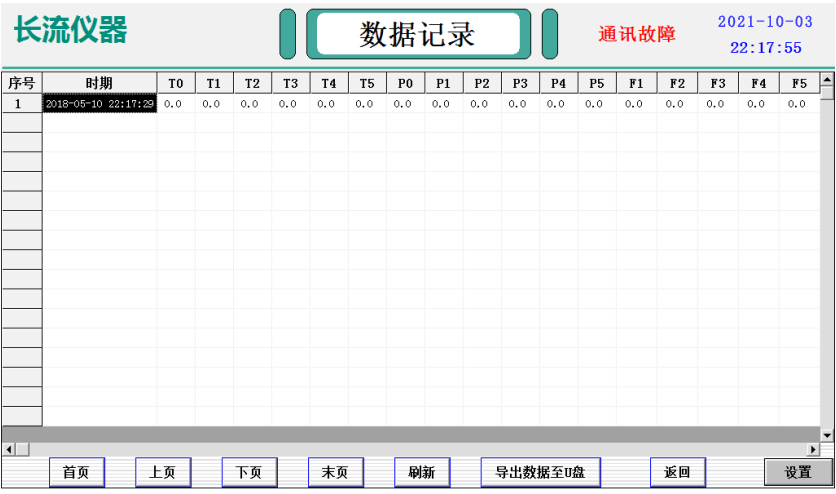

2.4數據記錄

運行過程中，溫度、流量、壓力等測量值，本機自動實時保存。

用戶可以將數據上傳到上位機，進行編輯、保存、打印等操作，也可以在本機屏幕查看。查看時，可使用屏幕上的滾動條和觸摸按鍵。

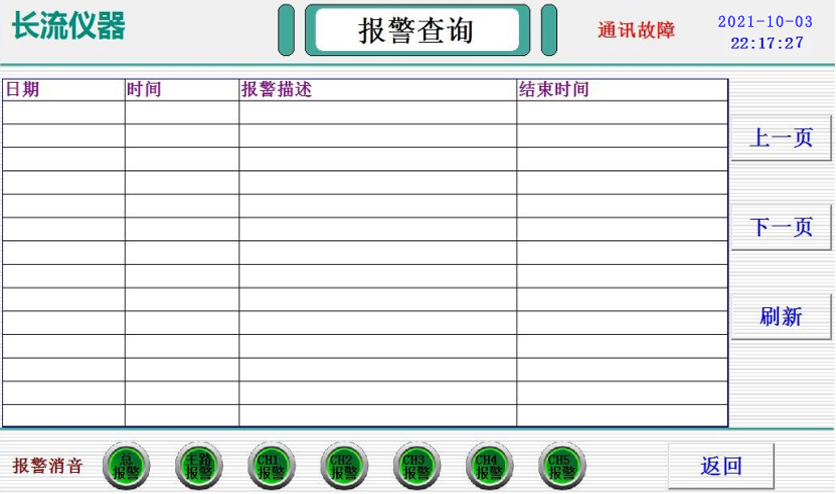

2.5報警查詢

本機的報警，都是聲光同時報警，主要包括溫度、流量、壓力的上下限超限報警。

每個報警產生的時間、故障描述、報警結束的時間，都有實時的記錄。

當報警記錄較多時，為了方便查看，可使用屏幕下方的翻頁按鍵，快速瀏覽。

報警聲音較大，若現場需要關掉報警聲，可點擊‘報警消音’鍵。

報警輸出：本機帶有總報警和每路報警的開關量輸出，常開常閉可選，可作為用戶設備的連鎖報警信號，確保在溫度、壓力、流量異常的情況下，保護用戶設備。

在本機斷電時，可視作異常，也可輸出異常報警連鎖信號。
